> запуск 3х фазного двигателя от DVD-ROMA

Подписка на тему | Сообщить другу | Версия для печати

myromec

Сообщение: # 310138   Nov 8 2010, 08:03 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 755
Пользователь №: 70172
Регистрация: 2-September 10
Место жительства: Краснодарский край, Курганинский р-он, ст Темиргоевская.



здравствуйте есть вот такой двигатель уже понятно от чего и есть вот такой вопрос ктозапускал токовой и на какой микрухе лучше.

--------------------

VRTP мой дом!!!!!!!!!!!!!!!!!!!

PMEmail PosterUsers WebsiteTop myromec

Сообщение: # 310141   Nov 8 2010, 08:06 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 755
Пользователь №: 70172
Регистрация: 2-September 10
Место жительства: Краснодарский край, Курганинский р-он, ст Темиргоевская.



вот двигатель
Присоединённое изображение
Присоединённое изображение

--------------------

VRTP мой дом!!!!!!!!!!!!!!!!!!!

PMEmail PosterUsers WebsiteTop kasparov

Сообщение: # 310187   Nov 8 2010, 10:16 PM

Quote Post


Группа: Cоучастник
Сообщений: 18
Пользователь №: 24426
Регистрация: 29-September 07
Место жительства: Bulgaria



здравствуй

мотор можно разкрутить с пом. TDA5140. Драйвер работает на безсензорном принципе, только с 4 вывода к мотору. Встроенные датчики Холла не изпользуются.
Ограничивается до 0,8 А 16В.

Существуют конечно и другие решения, зависит от то, что надо движить и какой крутящий момент нужен в начальный момент

Это сообщение отредактировал kasparov - Nov 8 2010, 10:24 PM

PMEmail PosterTop myromec

Сообщение: # 310348   Nov 9 2010, 06:21 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 755
Пользователь №: 70172
Регистрация: 2-September 10
Место жительства: Краснодарский край, Курганинский р-он, ст Темиргоевская.



да, правильно я нашол эту микрухуи даташи.
Присоединённое изображение
Присоединённое изображение

--------------------

VRTP мой дом!!!!!!!!!!!!!!!!!!!

PMEmail PosterUsers WebsiteTop myromec

Сообщение: # 310352   Nov 9 2010, 06:29 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 755
Пользователь №: 70172
Регистрация: 2-September 10
Место жительства: Краснодарский край, Курганинский р-он, ст Темиргоевская.



А можно-ли использовать эту микруху.
Присоединённое изображение
Присоединённое изображение

--------------------

VRTP мой дом!!!!!!!!!!!!!!!!!!!

PMEmail PosterUsers WebsiteTop myromec

Сообщение: # 310367   Nov 9 2010, 07:17 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 755
Пользователь №: 70172
Регистрация: 2-September 10
Место жительства: Краснодарский край, Курганинский р-он, ст Темиргоевская.



И объясните мне пожалуста какие в dvd-rome а какие в HDD двигателя и их обмотки.

--------------------

VRTP мой дом!!!!!!!!!!!!!!!!!!!

PMEmail PosterUsers WebsiteTop kasparov

Сообщение: # 310604   Nov 10 2010, 08:18 PM

Quote Post


Группа: Cоучастник
Сообщений: 18
Пользователь №: 24426
Регистрация: 29-September 07
Место жительства: Bulgaria



TA7262 можно исползовать, но прийдется включить и датчики Холла. Обратить внимание на цепочку которая обезпечивает ток через токовые выводы датчиков, етот ток должен быть около 5 мА, обычно получается с последовательное сопротивление.

Обмотки двигателя HDD и CDROM/DVDROM одинаковые, трехфазные. У HDD нет датчики холла, и разкручить можно только по методу TDA5140, или другие подбние.

PMEmail PosterTop myromec

Сообщение: # 310903   Nov 11 2010, 08:59 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 755
Пользователь №: 70172
Регистрация: 2-September 10
Место жительства: Краснодарский край, Курганинский р-он, ст Темиргоевская.



я так понял, что HDD идёт считывание с самих обмоток а в CDROM/DVDROM с датчиков холла.

--------------------

VRTP мой дом!!!!!!!!!!!!!!!!!!!

PMEmail PosterUsers WebsiteTop myromec

Сообщение: # 310905   Nov 11 2010, 09:13 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 755
Пользователь №: 70172
Регистрация: 2-September 10
Место жительства: Краснодарский край, Курганинский р-он, ст Темиргоевская.



пожалуста разъясни мне где в схеме на TDA5140 питание и остальное.

--------------------

VRTP мой дом!!!!!!!!!!!!!!!!!!!

PMEmail PosterUsers WebsiteTop dimas

Сообщение: # 311014   Nov 12 2010, 05:03 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 594
Пользователь №: 27914
Регистрация: 4-January 08
Место жительства: Питер



в данный момент собираю квадролёт на bldc пока на cd движках пишу прогу под мегу8 и с исходниками в нэте туго ,есть готовые программы, но там обвеса куча для обратной связи
пока занялся пультом ,позже опять к етой теме вернусь
если смогу простую накидать прогу то скину сюда без исходника но как можно проще

--------------------

PMEmail PosterUsers WebsiteTop wolf_office

Сообщение: # 311016   Nov 12 2010, 05:16 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 350
Пользователь №: 44808
Регистрация: 7-March 09
Место жительства: Пушкино МО



QUOTE (myromec @ Nov 8 2010, 09:23 PM) здравствуйте есть вот такой двигатель уже понятно от чего и есть вот такой вопрос ктозапускал токовой и на какой микрухе лучше.


Ну ты же выломал этот движок из дисковвода... там что микросхемы драйвера небыло?

PMEmail PosterUsers WebsiteTop wampir

Сообщение: # 311048   Nov 12 2010, 08:07 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 635
Пользователь №: 32999
Регистрация: 18-May 08



Эта микруха сдохнет ежели дать ей току поэтому надо делать на меге 8 пике 628 либо купить киайскуй за 400 рублей преобразователь или фирменный немецкий от 2до5 рублей в зависимости от тока 10-200 ампер

PMEmail PosterTop myromec

Сообщение: # 311066   Nov 12 2010, 09:53 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 755
Пользователь №: 70172
Регистрация: 2-September 10
Место жительства: Краснодарский край, Курганинский р-он, ст Темиргоевская.



извини конечно вампир но мягко говоря ошибся она расчитана на 0,8А и небольше, но можно поставить высоковольтные ключи и всё в поряде.

--------------------

VRTP мой дом!!!!!!!!!!!!!!!!!!!

PMEmail PosterUsers WebsiteTop myromec

Сообщение: # 311067   Nov 12 2010, 09:56 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 755
Пользователь №: 70172
Регистрация: 2-September 10
Место жительства: Краснодарский край, Курганинский р-он, ст Темиргоевская.



wolf_office отвечаю тебе драйвер там есть, но нанего нет даташий и он упровляет всей механикой в CDROM/DVDROM.

--------------------

VRTP мой дом!!!!!!!!!!!!!!!!!!!

PMEmail PosterUsers WebsiteTop myromec

Сообщение: # 311068   Nov 12 2010, 09:59 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 755
Пользователь №: 70172
Регистрация: 2-September 10
Место жительства: Краснодарский край, Курганинский р-он, ст Темиргоевская.



dimas удачной тебе реализации твой задумки буду ждать твоих коментариев по полёту .....................

--------------------

VRTP мой дом!!!!!!!!!!!!!!!!!!!

PMEmail PosterUsers WebsiteTop wolf_office

Сообщение: # 311072   Nov 12 2010, 10:18 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 350
Пользователь №: 44808
Регистрация: 7-March 09
Место жительства: Пушкино МО



QUOTE (myromec @ Nov 12 2010, 11:16 PM) wolf_office отвечаю тебе драйвер там есть, но нанего нет даташий и он упровляет всей механикой в CDROM/DVDROM.


А понятно, у тебя есть драйвер но нет на него даташита... Можешь попробовать достаточно широко распространенный драйвер BD6670, стоит во многоих CD-DVDROMах... Его преимущество - выход на полевиках и дополнительная логика на борту, которая очень часто бывает полезна...

PMEmail PosterUsers WebsiteTop myromec

Сообщение: # 311080   Nov 12 2010, 10:39 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 755
Пользователь №: 70172
Регистрация: 2-September 10
Место жительства: Краснодарский край, Курганинский р-он, ст Темиргоевская.



wolf_officeспасибо тебе, вот дастойный ответ. Мне наконец-то привезли TDA5140A завтра испытаю, отпишусь.

--------------------

VRTP мой дом!!!!!!!!!!!!!!!!!!!

PMEmail PosterUsers WebsiteTop dimas

Сообщение: # 311214   Nov 13 2010, 06:50 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 594
Пользователь №: 27914
Регистрация: 4-January 08
Место жительства: Питер



пока что есть 2 движка уже переделанных 1 с пропеллером иначе развалится совсем( оказалась переделке они не подлежат поетому прямые руки ,напильник и клей всё исправили)
с пропеллером окзался с общим контактом. решил проверить теорию и врубить последовательно 3 ножки как проводом коратить последовательно(разгон неплохой)но не ручным же способом его толкать.... кинул общий на минус 3 тран BC547 при 1.4 вольтах с задержкой 1гц срыва небыло , 1/2гц 1 проскок от наклона движка, 1/4 срывы начинаются чаще так что просто вкл и выкл не катит нужно делать нахлёст на след фазу 30% с лёгким шим желательно
транзюки грелись ,ток 0.2А

--------------------

PMEmail PosterUsers WebsiteTop dimas

Сообщение: # 311215   Nov 13 2010, 07:02 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 594
Пользователь №: 27914
Регистрация: 4-January 08
Место жительства: Питер



завтро протравлю платку под драйверы 4А и попробую шим на нём

--------------------

PMEmail PosterUsers WebsiteTop ivandurman

Сообщение: # 311357   Nov 14 2010, 05:06 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 368
Пользователь №: 33982
Регистрация: 16-June 08



QUOTE (dimas @ Nov 12 2010, 06:23 PM) в данный момент собираю квадролёт на bldc пока на cd движках пишу прогу под мегу8 и с исходниками в нэте туго ,есть готовые программы, но там обвеса куча для обратной связи
пока занялся пультом ,позже опять к етой теме вернусь
если смогу простую накидать прогу то скину сюда без исходника но как можно проще
если можно то поподробней,заинтересовал это лет. аппаратsmile.gifPMEmail PosterTop dimas

Сообщение: # 311415   Nov 15 2010, 12:19 AM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 594
Пользователь №: 27914
Регистрация: 4-January 08
Место жительства: Питер



http://www.avrlab.com/node/47 тут нашёл коллекцию экспериментов с готовыми устройствами
мой эксперимент за воскресенье 2 спаленных драйвера st.gifневыходит прогон их на 2 состояния как в 293 микре , а под 6 проводов прога серьёзнее будет и не вижу пока смысла

Это сообщение отредактировал dimas - Nov 15 2010, 12:20 AM

--------------------

PMEmail PosterUsers WebsiteTop wampir

Сообщение: # 311606   Nov 15 2010, 10:02 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 635
Пользователь №: 32999
Регистрация: 18-May 08



Я собирался делать квадрокоптер но пока дело затормозилось информации собрал полтора гига Некоторые сайты с документацией прекратили сосуществование особо немецкие Показывали видео как квадрокоптер размером с четверть ладошки залетает в форточку на 12 этаже и вылетает обратно Управление идёт через модуль ЖПС http://home.versanet.de/b-konze/ http://www.jetcontrol.de/Bastelstube/d2pack.html http://www.silicium628.fr/

PMEmail PosterTop АНАрхист

Сообщение: # 311698   Nov 16 2010, 09:44 AM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 916
Пользователь №: 5466
Регистрация: 24-February 06



Дима, тебе есть смысл немножечко переделать движок дивидюшника.
Попробуй добавить пластин в сердечнике до полной высоты магнита, а потом намотать.
У тебя и мощность повысится и отпадет необходимость гонять драйвера в диких режимах.

Смотрел у фрицев как конфетки на плате -не айс. Уж лучше из алюминия с банки от пива сделать радиаторы,-по весу не проиграем, выиграем по охлаждению.

П.С. wampir, я думаю стоит выложить те полтора гига в общий доступ...

Это сообщение отредактировал АНАрхист - Nov 16 2010, 09:44 AM

--------------------

Viva la muerte y eviva la muerda intellegencia!!!
_____________________________________________
Tercero del Extrangeros

PMEmail PosterTop wampir

Сообщение: # 311782   Nov 16 2010, 08:02 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 635
Пользователь №: 32999
Регистрация: 18-May 08



Из этого половину занимает литература по моделят и книги с рассчётами Я подберу схемы и прошивки по постоянным двигателям и трёхфазным потом переделка движков и откуда брать магниты покупать или из старых двди Я думаю надо комплектовать по темам А также разные командоаппараты

PMEmail PosterTop dimas

Сообщение: # 311848   Nov 16 2010, 11:55 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 594
Пользователь №: 27914
Регистрация: 4-January 08
Место жительства: Питер



вампир ,ссылки видал подобные давно но как ты заметил ,дравишки там содержат слишком много элементов ,сравнив с тем что видиш в нэте готовые можно понять что экономия неспроста!
щас выложу фото двигателя и касяки при переделке укажу

--------------------

PMEmail PosterUsers WebsiteTop dimas

Сообщение: # 311857   Nov 17 2010, 12:33 AM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 594
Пользователь №: 27914
Регистрация: 4-January 08
Место жительства: Питер



в сборе сей движок месяц уже ,на корявом рисунке показан вид с верху части для насаживания ,там ступенчатое сужение оси в которое я залил клей "контакт" и с верху тоже ,предварительно исцарапав вал

Это сообщение отредактировал dimas - Nov 17 2010, 12:35 AM
Присоединённое изображение (Нажмите для увеличения)
Присоединённое изображение

--------------------

PMEmail PosterUsers WebsiteTop dimas

Сообщение: # 311858   Nov 17 2010, 12:43 AM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 594
Пользователь №: 27914
Регистрация: 4-January 08
Место жительства: Питер



заливка потребовалась после того как я вскрыл его ,фокусировка у телефона слабая ,но на фото видно переход магнито держащей пластини к валу идёт завальцовка её смысла я не вижу ,так как метал там фальга почти и при слывании держателя диска ,получаем дизбаланс и срыв этой завальцовки ,так что выравнивание магнита я осуществил масивным винтом и клеем
Присоединённое изображение
Присоединённое изображение

--------------------

PMEmail PosterUsers WebsiteTop dimas

Сообщение: # 311859   Nov 17 2010, 12:45 AM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 594
Пользователь №: 27914
Регистрация: 4-January 08
Место жительства: Питер



повезло что движок работает от 4 или 3х выводов
и ещё на последок ,те у кого вал легко не оторвался от якоря сразу могут развальцевать нижний колпачёк и снять втулку ,поскольку там где они есть окуратно врятли составиш наместо,я предложу свой вариант,сняв держатель дисков
1 вытащите шарики
2 вставьте 1шарик там где стояла втулка и заклейте клеем ,тренее вала и шарика будут минимальны,вал не вылетит с лопостями из за магнитного поля ,которое и так неплохо тянет без напряжения.

Это сообщение отредактировал dimas - Nov 17 2010, 12:50 AM
Присоединённое изображение (Нажмите для увеличения)
Присоединённое изображение

--------------------

PMEmail PosterUsers WebsiteTop myromec

Сообщение: # 311906   Nov 17 2010, 10:12 AM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 755
Пользователь №: 70172
Регистрация: 2-September 10
Место жительства: Краснодарский край, Курганинский р-он, ст Темиргоевская.



это тоже хорошо, что здесь обсуждают авиомодёлизм но хотелось бы увидеть рабочий драйвер.

--------------------

VRTP мой дом!!!!!!!!!!!!!!!!!!!

PMEmail PosterUsers WebsiteTop avrlabcom

Сообщение: # 311953   Nov 17 2010, 03:51 PM

Quote Post


Группа: Cоучастник
Сообщений: 6
Пользователь №: 72837
Регистрация: 17-November 10



QUOTE (myromec @ Nov 17 2010, 11:32 AM) это тоже хорошо, что здесь обсуждают авиомодёлизм но хотелось бы увидеть рабочий драйвер.


так ссылку ж дали! Там драйвер, рабочий но пока не взлетели)))
Я его курочил, выходной каскад на транзисторах полевых!
Генератор и коммутатор на мега8

PMEmail PosterTop

« Предыдущая тема | Разное | Следующая тема »


> Скрыть опции темы Подписаться на тему
Уведомление на e-mail об ответах в тему, во время Вашего отсутствия на форуме.

Подписка на этот форум
Уведомление на e-mail о новых темах на форуме, во время Вашего отсутствия на форуме.

Скачать/Распечатать тему
Скачивание темы в различных форматах или просмотр версии для печати этой темы.


Главная страница форума Поиск Помощь Новости   - Новости.   - Аукционы VRTP   - Где купить радиодетали?   - Магазин БУ радиодеталей на vrtp.ru.   - Купи-продай   - Книга жалоб и предложений.   - Ярмарка радио-мастеров Texнологии   - Для начинающих.   - Радиомикрофоны, радиомаяки (+6 подфорумы)   - Узконаправленные микрофоны   - Глушилки спецтехники и прочего РЭА (+22 подфорумы)   - Теория   - Спецприёмники, радиоприемники (+6 подфорумы)   - Радиосвязь (+11 подфорумы)   - Счетчики   - Пиратское радио, пиратское телевидение. (+14 подфорумы)   - Разное (+3 подфорумы)   - Измерительные приборы. (+1 подфорумы)   - Металлодетекторы.   - Элементы и узлы радиопередатчиков   - "Медвежатник" (+12 подфорумы)   - Беспроводные телекамеры   - Сотовые телефоны. (+3 подфорумы)   - Микропроцессоры. (+4 подфорумы)   - Способы съема информации   - Техника и тактика применения СТС.   - Технология и вспомогательные средства.   - For English Users   - Электропитание   - Радиовредительство   - Phreak (Фрик)   - Хорошо забытое   - Программно-аппаратные средства. (+1 подфорумы) Охрана, ОПС, СКУД   - Видеонаблюдение   - Датчики и исполнительные устройства   - Контроль доступа Наука, разум, вселенная   - Около- и научные физические теории   - Медицинская техника и все что с ней связано Разное   - VIDEO.VRTP.RU   - Файловый обменник   - Сделал сам посоветуй другу.   - Помойка   - Флейм


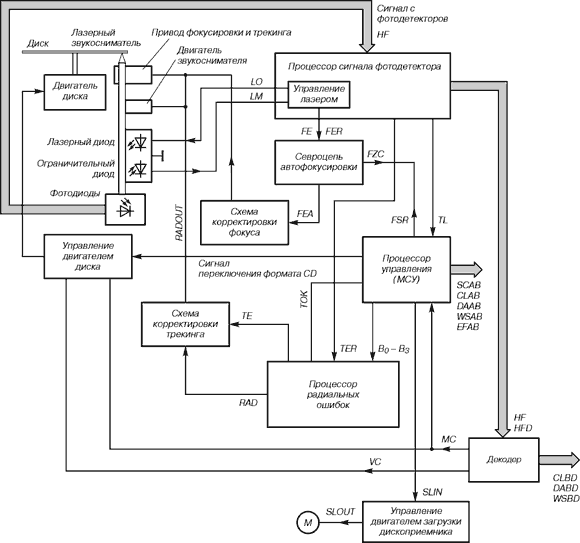

Устройство сидирома схема Устройство сидирома схема Устройство сидирома схема Устройство сидирома схема Устройство сидирома схема Устройство сидирома схема Устройство сидирома схема Устройство сидирома схема Устройство сидирома схема Устройство сидирома схема Устройство сидирома схема

Статьи по теме:



Крокус из фоамирана своими руками

Поздравление в день рождения для девочки подростка

Как из системного диска сделать два

Как построить бассейн своими руками и поликарбоната

Работы из бутылок своими руками
