Самостоятельное выполнение электромонтажных работ позволяет сэкономить немало денег и времени. Чтобы выполнить такие операции, нужно изучить их особенности, порядок выполнения и т.п.

Например, схема подключения двухклавишного выключателя на две лампочки сначала может показаться сложной. Но, разобравшись в принципе функционирования такого устройства, с монтажом справится даже начинающий электрик.

Содержание статьи:

Выполнение подготовительных работ

Выключатель этого типа используют чаще всего для освещения в двух смежных помещениях или для управления многорожковой люстрой. Первый вариант традиционно применяют для раздельного варианта санузла или для светильников, установленных в разных комнатах. Если оба осветительных прибора удобно включать из одной точки, разумнее установить одно устройство с двумя клавишами, а не два одинаковых одноклавишных выключателя.

Если организовать таким способом управление люстрой, можно регулировать освещенность комнаты, включая только часть лампочек или все одновременно. Такая схема может пригодиться и на кухне, например, для включения верхнего и нижнего света. Не слишком опытному мастеру может быть не просто разобраться с порядком подключения выключателя с двумя клавишами. Но если понять принцип и последовательность выполнения работ, то проблем не возникнет.

Предположим, что наша задача заключается в оснащении электропроводкой новостроя, которого еще не касалась рука электрика. Для начала следует подготовить необходимые инструменты и материалы:

однополюсной автомат и УЗО; выключатель с двумя клавишами; распределительную коробку; два светильника; Din — рейку, чтобы установить устройства для защиты проводки и хозяев; подходящий по размерам и типу подрозетник; электрокабель; изоленту; ленту с перфорацией для монтажа кабеля; крепежные элементы; отвертки, крестовую и плоскую, или шуруповерт с насадками; индикатор напряжения; нож, кусачки, пассатижи и т.п.

Начинают подключение с подготовительного этапа. Сначала нужно установить распределительную коробку, в которой будут собраны и соединены в соответствии со схемой все провода. Чтобы защитить цепь от поломок и перегрузок, понадобится автомат, а для защиты владельцев помещения от ударов в случае утечке тока потребуется УЗО. Эти устройство нужно монтировать в распределительном щитке дома или квартиры, где для них предусмотрено подходящие места.

Схема подключения двойного выключателя

Схема подключения двойного выключателя поможет выполнить соединение всех элементов и проводов правильно. Понимание принципов существенно облегчит монтаж

Если по каким-то причинам такой монтаж невозможен, УЗО и автомат устанавливают на монтажной рейке, закрепленной прямо на стене. После этого нужно поставить подрозетник для выключателя. Подрозетник нужно выбирать в зависимости от материала стены: под бетон или гипсокартон. Устройства для бетона используют и на других подобных основаниях: для кирпича, газо- и пенобетона, керамзитовых блоков и т.п. В стене делают отверстие нужного размера, а затем фиксируют коробку гибсовым или цементным раствором.

Подготовка к монтажу выключателя

Начинать монтаж следует с установки защитных устройств (обычно в щитке), распределительной коробки и подрозетника для выключателя

Несколько слов о подрозетниках

Для работ по гипсокартонной плите используются другие модели подрозетников. Они снабжены распорными элементами, которые позволяют зафиксировать устройство в отверстии. Такие же подрозетники берут для установки на стене с обшивкой из ДСП, фанеры и т.п. Теперь можно начинать прокладку проводов. В соответствии с составленной схемой нужно сделать разметку и проложить штробы, если запланирована скрытая прокладка кабеля.

Провода в подрозетнике

Для подключения выключателя в подрозетнике нужно оставить примерно 10 см провода. Жилы следует зачистить от изоляции на 10 мм

Выбирая подрозетник для выключателя, нужно обратить внимание на такой нюанс. Новые модели таких устройств выполняют из пластика, они имеют диагональ 67 мм. Старые, обычно металлические, аналоги немного больше, у них диагональ 70 мм. Эта небольшая разница может стать решающей.

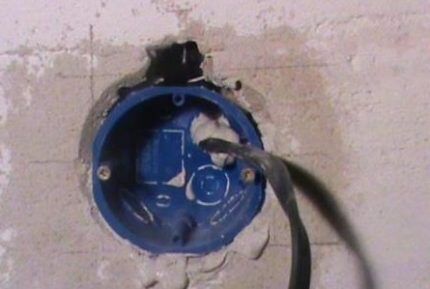

Подрозетник по бетону

Подрозетники, предназначенные для монтажа по бетону, устанавливают в отверстие и фиксируют гипсовым или другим подходящим связывающим раствором

Современные двухклавишные выключатели отлично подходят к 67-миллиметровым подрозетникам. Зафиксировать механизм внутри можно с помощью распорных ножек или на винтах. В металлических моделях три дополнительных миллиметра могут сильно затруднить установку выключателя, поскольку длины распорных ножек, которые обычно находятся на боковых сторонах механизма, может не хватить для его надежного закрепления.

Подрозетник для гипсокартона

Для установки в фальш-стену из гипсокартона или другого легкого материала нужно брать подрозетники, которые крепятся с помощью распорных приспособлений

Если установка выполняется в подрозетник нового образца, помимо распоров следует использовать более надежный способ крепления винтами, для которых на металлической рамке выключателя имеются отверстия. Перед началом работ следует убедиться, что на коммуникациях отсутствует напряжение.

Тонкости работы с проводами

Для двухклавишного выключателя нужно взять трехжильный провод, который дополнен заземляющей жилой. Такие кабели имеют двойную изоляцию: внутреннюю, для каждой отдельной жилы, и наружную, для всего кабеля. Сначала питающий кабель, подводят к защитным устройствам, затем прокладывают линию от защитного устройства к распределительной коробке.

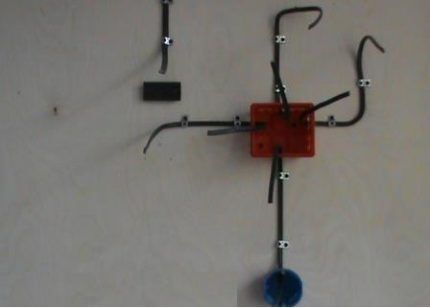

Распределительная коробка с проводами

Из распределительной коробки должны выходить четыре провода: к УЗО и автомату, к выключателю, и еще два — к двум светильникам

От коробки провод ведут к подрозетнику, а затем еще две линии — на светильники. В распределительной коробке нужно оставить концы около 150 мм, а для подрозетника хватит задела в 100 мм. Теперь нужно установить УЗО, следом за ни автомат. Номинал устройств защиты определяется отдельно для каждого конкретного случая в зависимости от мощности освещения.

Чаще всего в квартирах устанавливают УЗО на два полюса для отключения при необходимости двух отдельных линий, на входе в каждую из них ставят однополюсной автомат. Обе линии в случае незначительного энергопотребления могут подключаться для защиты к однополюсному УЗО, после которого в цепь включают по однополюсному автомату для защиты проводки.

Затем нужно выполнить соединение отдельных отрезков кабеля в общую сеть. Для этого следует снять слой наружной изоляции. Обычно начинают с провода, ведущего к распределительной коробке от защитных устройств, потом освобождают от изоляции отдельные жилы. Под изоляцией находится три провода, изоляция на которых различается по цвету.

Монтаж электропроводов

Внутренняя изоляция трехжильного провода различается по цвету для каждой жилы: для фазы, нуля и заземления. Нужно строго соблюдать эту маркировку

Одна жила предназначена для нуля, вторая — для заземления, третья — для фазы. Нужно запомнить, провод какого цвета выделен для каждой функции. Перед подключением концы аккуратно освобождают от изоляции.

При этом нужно проследить, чтобы цветовая маркировка на жилах, подключенных к автомату, совпадала с теми, что из него выходят. Если нулевой провод проходит вверху по правой стороне, то и внизу он тоже должен быть справа. Заземление для осветительных приборов не всегда предусмотрено в стандартных квартирных схемах. В этом случае третий провод остается неиспользованным.

Если же контур заземления имеется, следует его подключить, чтобы дополнительно защитить освещение от возможных аварий. Этот контур присоединяют к соответствующим контактам на осветительных приборах. В новых моделях светильников обычно есть контакты для заземления.

Такая мера предосторожности при подключении двухклавишного выключателя на две лампочки обязательна, если освещение устанавливают в ванной комнате или другом помещении с высокой влажностью. Жилы заземления, которые не были использованы, следует заизолировать и уложить так, чтобы они не мешали проведению дальнейших монтажных работ.

Как установить выключатель

Снаружи стандартная модель выключателя состоят из двух клавиш и декоративной рамки, хотя дизайн может и различаться. За ними находится рабочий механизм. Чтобы открыть его, нужно снять клавиши. Для этого каждую из них поддевают отверткой и отсоединяют. Некоторые производители делают на краях клавиш небольшие выступы, чтобы облегчить процесс разборки устройства.

После того, как клавиши сняты, нужно удалить декоративную рамку. Для этого следует отвинтить крепеж или открыть защелки. Контакты прибора могут различаться в зависимости от модели. Обычно их делают винтовыми или самозажимными. Теперь можно провести подключение и установку выключателя.

Установка выключателя в подрозетник

Помимо распорных лапок для фиксирования выключателя в подрозетнике используют винты. Сначала нужно выполнять положение устройства с помощью уровня

После снятия наружного слоя изоляции с каждой жилы нужно удалить примерно по 10 мм изоляционного покрытия. Предварительно стоит изучить особенности конструкции устройства, обратив внимание на тип контактов. Выключатель нужно развернуть оборотной стороной и рассмотреть.

Здесь обычно имеется схема, с помощью которой можно правильно выполнить подключение. Если на приборе подобной информации не имеется, ее нужно поискать в инструкции или использовать приборы, чтобы определить, какой контакт предназначен для входа фазы, а какие два являются выходами.

Отсутствие необходимой маркировки — редкий случай, характерный для некоторых старых моделей выключателя еще советских времен или для дешевых устройств низкого качества, изготовленных в Китае. Иногда помогает простая логика: вход и выход практически всегда расположены на противоположных сторонах. Вход только один, а выходов в таких выключателях всегда два.

Подключение выключателя

Вход и выход для контактов обычно расположены на противоположных сторонах. Вход фазы обозначен как L, а подключение выходящих контактов — стрелками

Обычно буквой L обозначают место подключения входа фазового провода, а стрелками на противоположной стороне — место подсоединения проводов, отвечающих за работу отдельной клавиши. Жилу, которая чаще всего покрыта белой изоляцией, нужно присоединить к входу фазы, а остальные две жилы, которые на фото имеют голубой и желто-зеленый цвет, к соответствующим гнездам. После того, как все контакты подключены, нужно развернуть устройство и установить его в подрозетник.

В моделях с самозажимными контактами подключение выполняется исключительно просто. Зачищенный край провода нужно просто вставить в место подключения. Там установлен зажим, который автоматически фиксирует соединение пружиной. Таким образом подключают все три провода.

Нужно внимательно следить за цветовой маркировкой отдельных жил. После того, как они вставлены в разъемы, нужно немного потянуть обратно, чтобы убедиться, что соединение надежное. Если же необходимо вынуть зафиксированные жилы из зажимных контактов, то соединение нужно отключить.

Для этого рядом с каждым зажимом предусмотрены кнопки, они могут быть расположены на торцах устройства. При нажатии кнопки зажим размыкается, и провод можно будет легко вынуть. На выключателях с винтовыми фиксаторами контактов обозначение входа и выхода для проводов часто отсутствует.

Обычно сверху расположен вход фазы, в внизу — два выхода. В конструкции таких устройств имеется пластина, к которой присоединены подвижные выходные контакты, их назначение очевидно. Чтобы зафиксировать контакты в таком устройстве, нужно открутить зажимной винт, вставить в отверстие зачищенный край провода, в затем завернуть крепеж обратно.

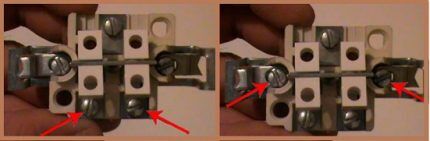

Контакты двойного выключателя

Слева стрелки указывают на винты выходных контактов двойного выключателя, справа — на винты, которые регулируют положение распорных лапок для монтажа устройства в подрозетнике

При этом нужно проследить, чтобы край изоляции не оказался в месте зажима. Еще два винта в таких устройствах служат для фиксирования прижимных распорных лапок. Их отвинчивают, чтобы завершить установку выключателя в подрозетник. Теперь можно приступать к подключению светильников.

Завершение монтажных работ

Нужно взять провод подходящей длины и уложить его в подготовленный канал или на стену/потолок в соответствии с разметкой. Нужно зачистить жилу и подключить ее к нужному контакту. Если для этого используется стандартный пластиковый клеммник, то достаточно зачистить 5 мм провода.

Точно так же подводят питание и ко второму светильнику. Неиспользованные здесь провода заземления нужно заизолировать. Теперь следует взять питающий провод, который соединит распределительную коробку и провод, идущий из распределительной коробки к выключателю. Концы этих проводов следует освободить от наружной изоляции.

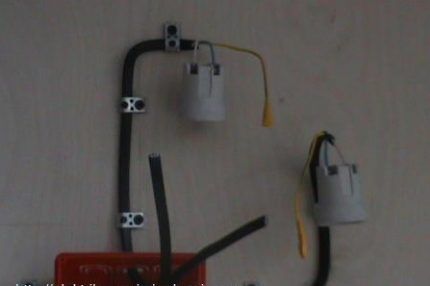

Изоляция жил заземления

Если провода заземления (здесь они желтого цвета) не используются, их нужно изолировать и убрать в процессе монтажа

Жилы зачищают примерно на 40 мм. После этого нужно соединить в скрутку два фазовых провода. Движения рекомендуется производить по часовой стрелке. Скручивание сначала можно выполнить вручную, но затем нужно укрепить соединение с помощью пассатижей. Следует оставить только 5-7 витков скрутки, излищек удаляют кусачками.

Соединение проводов

Соединение отдельных жил в распределительной коробке можно выполнить методом скруток, это простой, но не самый безопасный вариант

Этот способ соединения электрокоммуникаций считается устаревшим и даже запрещен в ПУЭ п2.1.21. Профессионалы рекомендуют использовать для монтажа электропроводов следующие методы:

пайку; сварку; опрессовку; сжимные соединения (винты, зажимы и т.п.)

Если жила заземления на этом этапе не использована, рекомендуется снова позаботиться о ее изоляции. Теперь нужно очистить от наружного и внутреннего покрытия конец фазового провода, ведущего к светильнику. Его нужно соединить с одним из проводов, которые выходят из выключателя. Точно также нужно поступить с проводом фазы, который ведет от второго светильника, его соединяют со второй жилой, выходящей из выключателя.

Снова следует заизолировать все невостребованные жилы заземления и уложить их в распределительную коробку. Если же заземление предусмотрено, соответствующие провода нужно последовательно соединить. Остается выполнить соединение нулевых жил: одну от провода питания и еще две от светильников. Их просто скручивают между собой.

Подключение двойного выключателя

По окончании сборки схема подключения двойного выключателя будет выглядеть примерно так. На этом этапе нужно выполнить проверку: включить УЗО и автомат, а затем клавиши — поочередно и вместе. После проверки устройства защиты нужно отключить

Теперь остается вкрутить лампочки в патроны светильников и проверить работу схемы. Сначала нужно включить УЗО и автомат. После этого поочередно проверяют работу каждой клавиши выключателя, а затем включают и выключают оба светильника одновременно. Если все выполнено правильно, лампы загорятся и погаснут в соответствии с положением клавиш выключателя. После этого нужно выключить защитные устройства и заизолировать все места соединения и завершить монтаж двухклавишного выключателя, установив декоративную рамку.

Полезное видео по теме

Наглядный процесс монтажа двухклавишного выключателя можно посмотреть здесь:

На деле выполнить подключение такого устройства не сложно, нужно только разобраться с порядком всех операций и соблюдать требования безопасности. Лучше и проще использовать современные приборы и материалы, поскольку их легче устанавливать и они лучше сочетаются между собой.
