Задание: проверить работоспособноть и привести в соответствие первоначальным техническим параметрам акустическую систему Амфитон 25АС-027.

До разборки АС был измерен результирующий импеданс и выяснено, что никаких особо явных проблем  акустикой нет. После измерений, акустика была разобрана для проклейки корпуса в стыках, поклейки виброизоляции и замены проводов.

Фото разобранного корпуса:

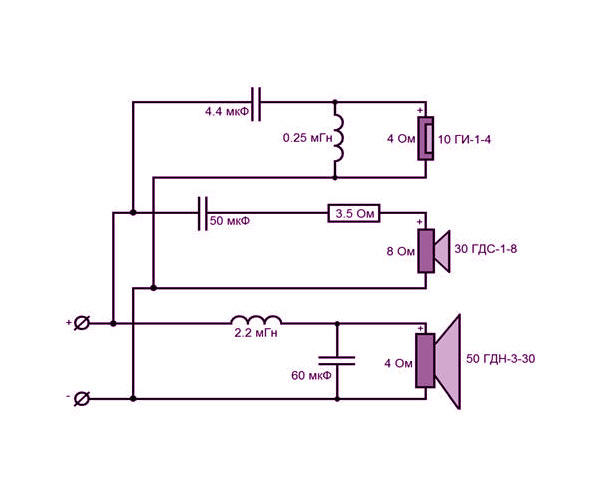

Первоначальный вариант фильтра:

А теперь, собственно, самое интересное, из-за чего всегда стоит разбирать старые АС, и неважно чьего они производства, шаловливые руки есть в любой стране мира.

Косяк первый, производственный:

Отверстие куда входят провода СЧ динамика не было залеплено никаким герметизирующим материалом (в преобладающем большинстве случаев, пластилином). На фото можно оценить соответствие размеров отверстия и толщины провода, влияние НЧ на средние частоты было и довольно приличное.

Косяк второй, трудно сказать чей, так как акустика разбиралась и крайнего теперь не найти.

На фотографии два фазоинвертора, соответственно из одной и второй АС. Вот та тряпочка безоговорочно необходимая вещь в случае данной акустики. Поясняю: слишком малая площадь фазоивертора приводит к очень большой скорости воздуха в порту фазоинвертора. При 6 м/с, уже можно услышать неприятные призвуки. Вариантов решения два, первый увеличивать площадь фазоинвертора, либо повесить вот такую тряпочку, веревочку, любую акустически прозрачную штуковину, которая не даст сформироваться турбулентным потокам. Конечно лучший вариант это оптимальная площадь фазоинвертора, но как компромисс в борьбе инженеров-разработчиков и туповатых начальников, которые когда-то сказали, что надо вот так, пойдут и тряпочки.

Короче говоря, на второй порт необходимо обязательно тоже прикрепить кусочек марли.  Внимание! Это применимо только в случаях, предусмотренных разработчиком. Не надо пихать чего не попадя в первый попавшийся фазик первой попавшейся вам акустики. Мы восстанавливаем только, то что предусмотрено инженерами разработчиками, никакой самодеятельности.

Косяк третий, рукожопный.

Как говорил владелец АС, он покупал акстику у человека, который менял подвесы на НЧ. Классическая итория с данным типом АС. Обратите внимание на фото, провод от НЧ динамика был просто перекушен где-то посередине и потом запаян настолько неаккуратно и некачественно, что я даже удивился что там существует контакт. Такие супер соединения просто необходимо изгнать поганой метлой!

Пропаиваем фильтр, меняем провода на новые. Я взял просто хороший медный провод безо всякого фанатизма. Вот что получилось:

К этому моменту высох клей, и была поклеена виброизоляция на стенки. Считаю это очень важным и необходимым шагом. Неоднородность корпуса значительно понижает добротность корпуса, что благоприятно сказывается на четкости воспроизведения НЧ и суб-НЧ составляющих сигнала. Фото:

В довершение ко всему немного привел в эстетический внешний вид СЧ и НЧ динамики. Они сильно выгорели, потому были покрашены тушью. Я мерял когда-то давно ради эксперимента динамик перед покраской и после покраски. Ни по измерениям, ни на слух, я не услышал какой-либо разницы. Все эти заключения применимы к динамикам советского производства. Фото окрашенного и нет динамиков.

Далее последовала сборка, герметизация СЧ отсека, проверка правильности распайки. И прослушка. Довольно достойный звук этих акустических систем известен многим, и описывать его по-моему бессмысленно. Исходить аудиофильской ересью я не намерен. Акустика играет, четко, слитно без неприятных артефактов на любой громкости, естественно в пределах своих возможностей.
