Процессор – это основное устройство ЭВМ, выполняющее логические и арифметические операции, и осуществляющее управление всеми компонентами ЭВМ. Процессор представляет собой миниатюрную тонкую кремниевую пластинку прямоугольной формы, на которой размещается огромное количество транзисторов, реализующих все функции, выполняемые процессором. Кремневая пластинка – очень хрупкая, а так как ее любое повреждение приведет к выходу из строя процессора, то она помещается в пластиковый или керамический корпус.

Содержание.

1. Введение
2. Ядро процессора
2.1. Принцип работы ядра процессора
2.2. Способы повышения производительности ядра процессора
2.2.1. Конвейеризация
2.2.2. Суперскалярность
2.2.3. Параллельная обработка данных
2.2.4. Технология Hyper-threading
2.2.5. Технология Turbo Boost.
2.2.6. Эффективность выполнения команд.
2.3 Способы снижения энергопотребления ядра процессора
3. КЭШ-память

Современный процессор – это сложное и высокотехнологическое устройство, включающее в себя все самые последние достижения в области вычислительной техники и сопутствующих областей науки.

Большинство современных процессоров состоит из:

  • одного или нескольких ядер, осуществляющих выполнение всех инструкций;
  • нескольких уровней КЭШ-памяти (обычно, 2 или три уровня), ускоряющих взаимодействие процессора с ОЗУ;
  • контроллера ОЗУ;
  • контроллера системной шины (DMI, QPI, HT и т.д.);

И характеризуется следующими параметрами:

  • типом микроархитектуры;
  • тактовой частотой;
  • набором выполняемых команд;
  • количеством уровней КЭШ-памяти и их объемом;
  • типом и скоростью системной шины;
  • размерами обрабатываемых слов;
  • наличием или отсутствием встроенного контроллера памяти;
  • типом поддерживаемой оперативной памяти;
  • объемом адресуемой памяти;
  • наличием или отсутствием встроенного графического ядра;
  • энергопотреблением.

Упрощенная структурная схема современного многоядерного процессора представлена на рисунке 1.

Упрощенная структурная схема процессора

Начнем обзор устройства процессора с его основной части – ядра.

Ядро процессора – это его основная часть, содержащая все функциональные блоки и осуществляющая выполнение всех логических и арифметических операций.

На рисунке 1 приведена структурная схема устройства ядра процессора. Как видно на рисунке, каждое ядро процессора состоит из нескольких функциональных блоков:

  • блока выборки инструкций;
  • блоков декодирования инструкций;
  • блоков выборки данных;
  • управляющего блока;
  • блоков выполнения инструкций;
  • блоков сохранения результатов;
  • блока работы с прерываниями;
  • ПЗУ, содержащего микрокод;
  • набора регистров;
  • счетчика команд.

Блок выборки инструкций осуществляет считывание инструкций по адресу, указанному в счетчике команд. Обычно, за такт он считывает несколько инструкций. Количество считываемых инструкций обусловлено количеством блоков декодирования, так как необходимо на каждом такте работы максимально загрузить блоки декодирования. Для того чтобы блок выборки инструкций работал оптимально, в ядре процессора имеется предсказатель переходов.

Предсказатель переходов пытается определить, какая последовательность команд будет выполняться после совершения перехода. Это необходимо, чтобы после условного перехода максимально нагрузить конвейер ядра процессора.

Блоки декодирования, как понятно из названия, – это блоки, которые занимаются декодированием инструкций, т.е. определяют, что надо сделать процессору, и какие дополнительные данные нужны для выполнения инструкции. Задача эта для большинства современных коммерческих процессоров, построенных на базе концепции CISC, – очень сложная. Дело в том, что длина инструкций и количество операндов – нефиксированные, и это сильно усложняет жизнь разработчикам процессоров и делает процесс декодирования нетривиальной задачей.

Часто отдельные сложные команды приходится заменять микрокодом – серией простых инструкций, в совокупности выполняющих то же действие, что и одна сложная инструкция. Набор микрокода прошит в ПЗУ, встроенном в процессоре. К тому же микрокод упрощает разработку процессора, так как отпадает надобность в создании сложноустроенных блоков ядра для выполнения отдельных команд, да и исправить микрокод гораздо проще, чем устранить ошибку в функционировании блока.

В современных процессорах, обычно, бывает 2-4 блока декодирования инструкций, например, в процессорах Intel Core 2 каждое ядро содержит по два таких блока.

Блоки выборки данных осуществляют выборку данных из КЭШ-памяти или ОЗУ, необходимых для выполнения текущих инструкций. Обычно, каждое процессорное ядро содержит несколько блоков выборки данных. Например, в процессорах Intel Core используется по два блока выборки данных для каждого ядра.

Управляющий блок на основании декодированных инструкций управляет работой блоков выполнения инструкций, распределяет нагрузку между ними, обеспечивает своевременное и верное выполнение инструкций. Это один из наиболее важных блоков ядра процессора.

Блоки выполнения инструкций включают в себя несколько разнотипных блоков:

ALU – арифметическое логическое устройство;

FPU – устройство по выполнению операций с плавающей точкой;

Блоки для обработки расширения наборов инструкций. Дополнительные инструкции используются для ускорения обработки потоков данных, шифрования и дешифрования, кодирования видео и так далее. Для этого в ядро процессора вводят дополнительные регистры и наборы логики. На данный момент наиболее популярными расширениями наборов инструкция являются:

MMX (Multimedia Extensions) – набор инструкций, разработанный компанией Intel, для ускорения кодирования и декодирования потоковых аудио и видео-данных;

SSE (Streaming SIMD Extensions) – набор инструкций, разработанный компанией Intel, для выполнения одной и той же последовательности операций над множеством данных с распараллеливанием вычислительного процесса. Наборы команд постоянно совершенствуются, и на данный момент имеются ревизии: SSE, SSE2, SSE3, SSSE3, SSE4;

ATA (Application Targeted Accelerator) – набор инструкций, разработанный компанией Intel, для ускорения работы специализированного программного обеспечения и снижения энергопотребления при работе с такими программами. Эти инструкции могут использоваться, например, при расчете контрольных сумм или поиска данных;

3DNow – набор инструкций, разработанный компанией AMD, для расширения возможностей набора инструкций MMX;

AES (Advanced Encryption Standard) – набор инструкций, разработанный компанией Intel, для ускорения работы приложений, использующих шифрование данных по одноименному алгоритму.

Блок сохранения результатов обеспечивает запись результата выполнения инструкции в ОЗУ по адресу, указанному в обрабатываемой инструкции.

Блок работы с прерываниями. Работа с прерываниями – одна из важнейших задач процессора, позволяющая ему своевременно реагировать на события, прерывать ход работы программы и выполнять требуемые от него действия. Благодаря наличию прерываний, процессор способен к псевдопараллельной работе, т.е. к, так называемой, многозадачности.

Обработка прерываний происходит следующим образом. Процессор перед началом каждого цикла работы проверяет наличие запроса на прерывание. Если есть прерывание для обработки, процессор сохраняет в стек адрес инструкции, которую он должен был выполнить, и данные, полученные после выполнения последней инструкции, и переходит к выполнению функции обработки прерывания.

После окончания выполнения функции обработки прерывания, из стека считываются сохраненные в него данные, и процессор возобновляет выполнение восстановленной задачи.

Регистры – сверхбыстрая оперативная память (доступ к регистрам в несколько раз быстрее доступа к КЭШ-памяти) небольшого объема (несколько сотен байт), входящая в состав процессора, для временного хранения промежуточных результатов выполнения инструкций. Регистры процессора делятся на два типа: регистры общего назначения и специальные регистры.

Регистры общего назначения используются при выполнении арифметических и логических операций, или специфических операций дополнительных наборов инструкций (MMX, SSE и т.д.).

Регистры специального назначения содержат системные данные, необходимые для работы процессора. К таким регистрам относятся, например, регистры управления, регистры системных адресов, регистры отладки и т.д. Доступ к этим регистрам жестко регламентирован.

Счетчик команд – регистр, содержащий адрес команды, которую процессор начнет выполнять на следующем такте работы.

2.1 Принцип работы ядра процессора.

Принцип работы ядра процессора основан на цикле, описанном еще Джоном фон Нейманом в 1946 году. В упрощенном виде этапы цикла работы ядра процессора можно представить следующим образом:

1. Блок выборки инструкций проверяет наличие прерываний. Если прерывание есть, то данные регистров и счетчика команд заносятся в стек, а в счетчик команд заносится адрес команды обработчика прерываний. По окончанию работы функции обработки прерываний, данные из стека будут восстановлены;

2. Блок выборки инструкций из счетчика команд считывает адрес команды, предназначенной для выполнения. По этому адресу из КЭШ-памяти или ОЗУ считывается команда. Полученные данные передаются в блок декодирования;

3. Блок декодирования команд расшифровывает команду, при необходимости используя для интерпретации команды записанный в ПЗУ микрокод. Если это команда перехода, то в счетчик команд записывается адрес перехода и управление передается в блок выборки инструкций (пункт 1), иначе счетчик команд увеличивается на размер команды (для процессора с длинной команды 32 бита – на 4) и передает управление в блок выборки данных;

4. Блок выборки данных считывает из КЭШ-памяти или ОЗУ требуемые для выполнения команды данные и передает управление планировщику;

5. Управляющий блок определяет, какому блоку выполнения инструкций обработать текущую задачу, и передает управление этому блоку;

6. Блоки выполнения инструкций выполняют требуемые командой действия и передают управление блоку сохранения результатов;

7. При необходимости сохранения результатов в ОЗУ, блок сохранения результатов выполняет требуемые для этого действия и передает управление блоку выборки инструкций (пункт 1).

Описанный выше цикл называется процессом (именно поэтому процессор называется процессором). Последовательность выполняемых команд называется программой.

Скорость перехода от одного этапа цикла к другому определяется тактовой частотой процессора, а время работы каждого этапа цикла и время, затрачиваемое на полное выполнение одной инструкции, определяется устройством ядра процессора.

2.2. Способы повышения производительности ядра процессора.

Увеличение производительности ядра процессора, за счет поднятия тактовый частоты, имеет жесткое ограничение. Увеличение тактовой частоты влечет за собой повышение температуры процессора, энергопотребления и снижение стабильности его работы и срока службы.

Поэтому разработчики процессоров применяют различные архитектурные решения, позволяющие увеличить производительность процессоров без увеличения тактовой частоты.

Рассмотрим основные способы повышения производительности процессоров.

2.2.1. Конвейеризация.

Каждая инструкция, выполняемая процессором, последовательно проходит все блоки ядра, в каждом из которых совершается своя часть действий, необходимых для выполнения инструкции. Если приступать к обработке новой инструкции только после завершения работы над первой инструкцией, то большая часть блоков ядра процессора в каждый момент времени будет простаивать, а, следовательно, возможности процессора будут использоваться не полностью.

Рассмотрим пример, в котором процессор будет выполнять программу, состоящую из пяти инструкций (К1–К5), без использования принципа конвейеризации. Для упрощения примера примем, что каждый блок ядра процессора выполняет инструкцию за 1 такт.

Такты Выборка инструкции Декодирование инструкции Выборка данных Выполнение инструкции Сохранение результата 1 K1 - - - - 2 - K1 - - - 3 - - K1 - - 4 - - - K1 - 5 - - - - K1 6 K2 - - - - 7 - K2 - - - 8 - - K2 - - 9 - - - K2 - 10 - - - - K2 11 K3 - - - - 12 - K3 - - - 13 - - K3 - - 14 - - - K3 - 15 - - - - K3 16 K4 - - - - 17 - K4 - - - 18 - - K4 - - 19 - - - K4 - 20 - - - - K4 21 K5 - - - - 22 - K5 - - - 23 - - K5 - - 24 - - - K5 - 25 - - - - K5

Как видно из таблицы, для выполнения пяти инструкций процессору понадобилось 25 тактов. При этом в каждом такте четыре из пяти блоков ядра процессора простаивали, т.е. процессор использовал всего 20% своего потенциала. Естественно, в реальных процессорах все сложнее. Разные блоки процессора решают разные по сложности задачи. Сами инструкции тоже отличаются друг от друга по сложности. Но в общем ситуация остается такой же.

Для решения этой проблемы во всех современных процессорах выполнение инструкций построено по принципу конвейера, то есть по мере освобождения блоков ядра, они загружаются обработкой следующей инструкции, не дожидаясь пока предыдущая инструкция выполнится полностью.

Рассмотрим пример выполнения той же программы, состоящей из пяти инструкций, но с использованием принципа конвейеризации.

Такты Выборка инструкции Декодирование инструкции Выборка данных Выполнение инструкции Сохранение результата 1 K1 - - - - 2 K2 K1 - - - 3 K3 K2 K1 - - 4 K4 K3 K2 K1 - 5 K5 K4 K3 K2 K1 6 - K5 K4 K3 K2 7 - - K5 K4 K3 8 - - - K5 K4 9 - - - - K5

Та же программа была выполнена за 9 тактов, что почти 2.8 раза быстрее, чем при работе без конвейера. Как видно из таблицы максимальная загрузка процессора была получена на 5 такте. В этот момент использовались все блоки ядра процессора. А с первого по четвертый такт, включительно, происходило наполнение конвейера.

Так как процессор выполняет команды непрерывно, то, в идеале, он мог бы быть занят на 100%, при этом, чем длиннее был бы конвейер, тем больший выигрыш в производительности был бы получен. Но на практике это не так.

Во-первых, реальный поток команд, обрабатываемый процессором – непоследовательный. В нем часто встречаются переходы. При этом пока команда условного перехода не будет обработана полностью, конвейер не сможет начать выполнение новой команды, так как не знает, по какому адресу она находится.

После условного перехода конвейер приходится наполнять заново. И чем длиннее конвейер, тем дольше это происходит. В результате, прирост производительности от введения конвейера снижается.

Для уменьшения влияния условных переходов на работу конвейера, в ядро процессора вводятся блоки предсказания условных переходов. Основная задача этих блоков – определить, когда будет совершен условный переход и какие команды будут выполнены после совершения условного перехода.

Если условный переход удалось предсказать, то выполнение инструкций по новому адресу начинается раньше, чем будет закончена обработка команды условного перехода. В результате, наполнение конвейера не пострадает.

По статистике, точность блоков предсказания условных переходов в современных процессорах превышает 90%, что позволяет делать достаточно длинные, но при этом хорошо наполняемые конвейеры.

Во-вторых, часто обрабатываемые инструкции – взаимосвязаны, то есть одна из инструкций требует в качестве исходных данных результата выполнения другой инструкции.

В этом случае она может быть выполнена только после полного завершения обработки первой инструкции. Однако современные процессоры могут анализировать код на несколько инструкций вперед и, например, параллельно с первой инструкцией обработать третью инструкцию, которая никак не зависит от первых двух.

В большинстве современных процессорах задача анализа взаимосвязи инструкций и составления порядка их обработки ложится на плечи процессора, что неминуемо ведет к снижению его быстродействия и увеличению стоимости.

Однако все большую популярность получает статическое планирование, когда порядок выполнения программы процессором определяется на этапе компиляции программы. В этом случае инструкции, которые можно выполнить параллельно, объединяются компилятором в одну длинную команду, в которой все инструкции заведомо параллельны. Процессоры, работающие с такими инструкциями, построены на базе архитектура VLIW (Very long instruction word).

2.2.2. Суперскалярность.

Суперскалярность – архитектура вычислительного ядра, при которой наиболее нагруженные блоки могут входить в нескольких экземплярах. Скажем, в ядре процессора блок выборки инструкций может нагружать сразу несколько блоков декодирования.

В этом случае блоки, выполняющие более сложные действия и работающие дольше, за счет параллельной обработки сразу нескольких инструкций не будут задерживать весь конвейер.

Однако параллельное выполнение инструкций возможно, только если эти инструкции – независимые.

Структурная схема ядра конвейера гипотетического процессора, построенного с использованием принципа суперскалярности, приведена на рисунке 1. На этом рисунке в каждом ядре процессора работает несколько блоков декодирования, несколько блоков выборки данных и несколько блоков выполнения инструкций.

2.2.3. Параллельная обработка данных.

Бесконечно повышать производительность процессоров, за счет увеличения тактовой частоты, невозможно. Увеличение тактовой частоты влечет за собой увеличение тепловыделения, уменьшение срока службы и надежности работы процессоров, да и задержки от обращения к памяти сильно снижают эффект от увеличения тактовой частоты. Действительно, сейчас практически не встретишь процессоры с тактовой частотой выше 3.8 ГГц.

Связанные с увеличением тактовой частоты проблемы заставляют разработчиков искать иные пути повышения производительности процессоров. Один из наиболее популярных способов – параллельные вычисления.

Подавляющее большинство современных процессоров имеют два и более ядра. Топовые модели могут содержать и 8, и даже 12 ядер, причем с поддержкой технологии hyper-threading. Преимущества от ввода дополнительных ядер вполне понятны, мы практически получаем несколько процессоров, способных независимо решать каждый свои задачи, при этом, естественно, возрастает производительность. Однако прирост производительности далеко не всегда оправдывает ожидания.

Во-первых, далеко не все программы поддерживают распределение вычислений на несколько ядер. Естественно, можно программы разделять между ядрами, чтобы на каждом ядре работал свой набор независимых программ. Например, на одном ядре работает операционная система с набором служебных программ, на другом пользовательские программы и так далее.

Но это дает выигрыш в производительности до тех пор, пока не появляется программа, требующая ресурсов больше, чем может дать одно ядро. Хорошо, если она поддерживает распределение нагрузки между несколькими ядрами. Но на данный момент общедоступных программ, способных распределить нагрузку между 12 ядрам, да еще в режиме Hyper-Threading, можно «сосчитать на пальцах одной руки». Я, конечно, утрирую, существуют программы, оптимизированные для многопоточных вычислений, но большинству простых пользователей они не нужны. А вот наиболее популярные программы, а тем более игры, пока что «плохо» адаптируются к многоядерным процессорам, особенно, если количество ядер больше четырех.

Во-вторых, усложняется работа с памятью, так как ядер – много, и всем им требуется доступ к ОЗУ. Требуется сложный механизм, определяющий очередность доступа ядер процессора к памяти и к другим ресурсам ЭВМ.

В-третьих, возрастает энергопотребление, а, следовательно, увеличивается тепловыделение и требуется мощная система охлаждения.

Ну и, в-четвертых, себестоимость производства многоядерных процессоров – немаленькая, а, соответственно, и цена на такие процессоры «кусается».

Несмотря на все недостатки, применение процессоров с 2-4 ядрами, несомненно, дает значительный прирост производительности. Однако, на данный момент, применение процессоров с количеством ядер больше четырех не всегда оправдывает ожидание. Однако, в ближайшем будущем, ситуация должна кардинально измениться. Обязательно появится множество программ с поддержкой многопоточности, производительность отдельных ядер возрастет, а их цена снизится.

2.2.4. Технология Hyper-Threading.

Технология Intel Hyper-threading позволяет каждому ядру процессора выполнять две задачи одновременно, по сути, делая из одного реального ядра два виртуальных. Это возможно из-за того, что в таких ядрах сохраняется состояние сразу двух потоков, так как у ядра есть свой набор регистров, свой счетчик команд и свой блок работы с прерываниями для каждого потока. В результате, операционная система видит такое ядро, как два отдельных ядра, и будет с ними работать так же, как работала бы с двуядерным процессором.

Однако остальные элементы ядра для обоих потоков – общие, и делятся между ними. Кроме этого, когда по какой-либо причине один из потоков освобождает элементы конвейера, другой поток использует свободные блоки.

Элементы конвейера могут быть не задействованы, если, например, произошел промах при обращении в КЭШ-память, и необходимо считать данные из ОЗУ, или неверно был предсказан переход, или ожидаются результаты обработки текущей инструкции, или какие-то блоки вообще не используются при обработке данной инструкции и т.д.

Большинство программ не могут полностью нагрузить процессор, так как некоторые, в основном, используют несложные целочисленные вычисления, практически не задействуя блок FPU. Другие же программы, например 3D-студия, требуют массу расчетов с использованием чисел с плавающей точкой, но при этом освобождая некоторые другие исполнительные блоки и так далее.

К тому же практически во всех программах – много условных переходов и зависимых переменных. В результате, использование технологии Hyper-threading может дать существенный прирост производительности, способствуя максимальной загрузке конвейера ядра.

Но не все так просто. Естественно, прирост производительности будет меньше, чем от использования нескольких физических ядер, так как все-таки потоки используют общие блоки одного конвейера и часто вынуждены ждать освобождения требуемого блока. К тому же большинство процессоров уже имеют несколько физических ядер, и при использовании технологии Hyper-threading виртуальных ядер может стать слишком много, особенно, если процессор содержит четыре и больше физических ядра.

Так как на данный момент программ, способных распределять вычисления на большое количество ядер, – крайне мало, то в этом случае результат может разочаровать пользователей.

Есть еще одна серьезная проблема технологии Hyper-Threading – это конфликты, возникающие, когда инструкции разных потоков нуждаются в однотипных блоках. Может сложиться ситуация, когда параллельно будут работать два схожих потока, часто использующие одни и те же блоки. В таком случае прирост производительности будет минимален.

В результате, технология Hyper-Threading очень зависима от типа нагрузки на процессор и может дать хороший прирост производительности, а может быть практически бесполезной.

2.2.5. Технология Turbo Boost.

Производительность большинства современных процессоров в домашних условиях можно немного поднять, попросту говоря разогнать – заставить работать на частотах, превышающих номинальную, т.е. заявленную производителем.

Частота процессора рассчитывается, как частота системной шины, умноженная на некий коэффициент, называемый множителем. Например, процессор Core i7-970 работает с системной шиной DMI на базовой частоте – 133 МГц, и имеет множитель – 24. Таким образом, тактовая частота ядра процессора составит: 133 Мгц24= 3192 Мгц.

Если в настройках BIOS увеличить множитель или поднять тактовую частоту системной шины, то тактовая частота процессора увеличится, а, соответственно, увеличится и его производительность. Однако процесс этот – далеко небезопасный. Из-за разгона процессор может работать нестабильно или вообще выйти из строя. Поэтому к разгону нужно подходить ответственно и тщательно контролировать параметры работы процессора.

С появление технологии Turbo Boost все стало гораздо проще. Процессоры с этой технологией могут сами динамически, на короткий промежуток времени, повышать тактовую частоту, тем самым, увеличивая свою производительность. При этом процессор контролирует все параметры своей работы: напряжение, силу тока, температуру и т.д., не допуская сбоев и тем более выхода из строя. Например, процессор может отключить неиспользуемые ядра, тем самым, понизив общую температуру, а взамен увеличить тактовую частоту остальных ядер.

Так как на данный момент существует не очень много программ, использующих для обработки данных все процессорные ядра, особенно, если их больше четырех, то применение технологии Turbo Boost позволяет значительно поднять производительность процессора, особенно, при работе с однопоточными приложениями.

2.2.6. Эффективность выполнения команд.

В зависимости от типов обрабатываемых инструкций и способа их исполнения, процессоры подразделяются на несколько групп:

  • на классические процессоры CISC;
  • на процессоры RISC с сокращенным набором команд;
  • на процессоры MISC c минимальным набором команд;
  • на процессоры VLIW с набором сверхдлинных команд.

CISC (Complex instruction set computer) – это процессоры со сложным набором команд. Архитектура CISC характеризуется:

  • сложными и многоплановыми инструкциями;
  • большим набором различных инструкций;
  • нефиксированной длиной инструкций;
  • многообразием режимов адресации.

Исторически, процессоры с архитектурой CISC появились первыми, и их появление было обусловлено общей тенденцией разработки первых ЭВМ. ЭВМ стремились сделать более функциональными и в то же время простыми для программирования. Естественно, для программистов вначале было удобнее иметь широкий набор команд, чем реализовывать каждую функцию целой отдельной подпрограммой. В результате, объем программ сильно сокращался, а вместе с ним и трудоемкость программирования.

Однако такая ситуация продолжалась недолго. Во-первых, с появлением языков высокого уровня отпала необходимость непосредственного программирования в машинных кодах и на ассемблере, и, во-вторых, со временем количество различных команд сильно выросло, а сами инструкции усложнились. В результате, большинство программистов, в основном, использовали какой-то определенный набор инструкций, практически игнорируя наиболее сложные инструкции.

В результате, программисты уже не имели особой выгоды от широкого набора инструкций, так как компиляция программ стала автоматической, а сами процессоры обрабатывали сложные и разнообразные инструкции медленно, в основном, из-за проблем с их декодированием.

К тому же новые сложные инструкции разработчики процессоров отлаживали меньше, так как это был трудоемкий и сложный процесс. В результате, некоторые из них могли содержать ошибки.

Ну и, естественно, чем сложнее инструкции, чем больше действий они выполняют, тем сложнее их выполнение распараллеливать, и, соответственно, тем менее эффективно они загружают конвейер процессора.

Однако к этому моменту уже было разработано огромное количество программ для процессоров с CISC архитектурой, поэтому экономически было невыгодно переходить на принципиально новую архитектуру, даже дающую выигрыш в производительности процессора.

Поэтому был принят компромисс, и CISC процессоры, начиная с Intel486DX, стали производить с использованием RISC-ядра. Т.е., непосредственно перед исполнением, сложные CISC-инструкции преобразуют в более простой набор внутренних инструкций RISC. Для этого используют записанные в размещенном внутри ядра процессора ПЗУ наборы микрокоманд – серии простых инструкций, в совокупности выполняющих те же действия, что и одна сложная инструкция.

RISC (Reduced Instruction Set Computer) – процессоры с сокращенным набором инструкций.

В концепции RISC-процессоров предпочтение отдается коротким, простым и стандартизированным инструкциям. В результате, такие инструкции проще декодировать и выполнять, а, следовательно, устройство процессора становится так же проще, так как не требуется сложных блоков для выполнения нестандартных и многофункциональных инструкций. В результате, процессор становится дешевле, и появляется возможность дополнительно поднять его тактовую частоту, за счет упрощения внутренней структуры и уменьшения количества транзисторов, или снизить энергопотребление.

Так же простые RISC-инструкции гораздо проще распараллеливать, чем CISC-инструкции, а, следовательно, появляется возможность больше загрузить конвейер, ввести дополнительные блоки обработки инструкций и т.д.

Процессоры, построенные по архитектуре RISC, обладают следующими основными особенностями:

  • фиксированная длина инструкций;
  • небольшой набор стандартизированных инструкций;
  • большое количество регистров общего назначения;
  • отсутствие микрокода;
  • меньшее энергопотребление, по сравнению с CISC-процессорами аналогичной производительности;
  • более простое внутреннее устройство;
  • меньшее количество транзисторов, по сравнению с CISC-процессорами аналогичной производительности;
  • отсутствие сложных специализированных блоков в ядре процессора.

В результате, хотя RISC-процессоры и требуют выполнения большего количества инструкций для решения одной и той же задачи, по сравнению с CISС-процессорами, они, в общем случае, показывают более высокую производительность. Во-первых, выполнение одной RISC-инструкции занимает гораздо меньше времени, чем выполнение CISC-инструкции. Во-вторых, RISC-процессоры более широко используют возможности параллельной работы. В-третьих, RISC-процессоры могут иметь более высокую тактовую частоту, по сравнению с CISC-процессорами.

Однако, несмотря на явное преимущество RISC, процессоры не получили столь серьезного распространения, как CISC. Правда, связано это в основном не с тем, что они по каким-то параметрам могли быть хуже CISC-процессоров. Они не хуже. Дело в том, что СISC-процессоры появились первыми, а программное обеспечение для CISC -процессоров – несовместимо с RISC-процессорами.

В результате, экономически крайне невыгодно переписывать все программы, которые уже разработаны, отлажены и используются огромным количеством пользователей. Вот так и получилось, что теперь мы вынуждены использовать CISC-процессоры. Правда, как я уже говорил, разработчики нашли компромиссное решение данной проблемы, и уже очень давно в CISC-процессорах используют RISC-ядро и замену сложных команд на микропрограммы. Это позволило несколько сгладить ситуацию. Но все же RISC-процессоры по большинству параметров выигрывают даже у CISC-процессоров с RISC-ядром.

MISC (Minimal Instruction Set Computer) – дальнейшее развитие архитектуры RISС, основанное на еще большем упрощении инструкций и уменьшении их количества. Так, в среднем, в MISC-процессорах используется 20-30 простых инструкций. Такой подход позволил еще больше упростить устройство процессора, снизить энергопотребление и максимально использовать возможности параллельной обработки данных.

VLIW (Very long instruction word) – архитектура процессоров, использующая инструкции большой длины, содержащие сразу несколько операций, объединенных компилятором для параллельной обработки. В некоторых реализациях процессоров длина инструкций может достигать 128 или даже 256 бит.

Архитектура VLIW является дальнейшим усовершенствованием архитектуры RISC и MISC с углубленным параллелизмом.

Если в процессорах RISC организацией параллельной обработки данных занимался сам процессор, при этом, затрачивая часть ресурсов на анализ инструкций, выявление зависимостей и предсказание условных переходов (причем, зачастую, процессор мог ошибаться, например, в предсказании условных переходов, тем самым внося серьезные задержки в обработку инструкций, или просматривать код программы на недостаточную глубину для выявления независимых операций, которые могли бы выполняться параллельно), то в VLIW-процессорах задача оптимизации параллельной работы возлагалась на компилятор, который не был ограничен ни во времени, ни в ресурсах и мог проанализировать всю программу для составления оптимального для работы процессора кода.

В результате, процессор VLIW выигрывал не только от упразднения накладных расходов на организацию параллельной обработки данных, но и получал прирост производительности, из-за более оптимальной организации параллельного выполнения инструкций.

Кроме этого упрощалась конструкция процессора, так как упрощались или вовсе упразднялись некоторые блоки, отвечающие за анализ зависимостей и организацию распараллеливания обработки инструкций, а это, в свою очередь, вело к снижению энергопотребления и себестоимости процессоров.

Однако даже компилятору тяжело справляться с анализом кода и организацией его распараллеливания. Часто код программы был сильно взаимозависимый, и, в результате, в инструкции компилятору приходилось вставлять пустые команды. Из-за этого программы для VLIW-процессоров могли быть гораздо длиннее, чем аналогичные программы для традиционных архитектур.

Первые VLIW-процессоры появились в конце 1980-х годов и были разработаны компанией Cydrome. Так же к процессорам с этой архитектурой относятся процессоры TriMedia фирмы Philips, семейство DSP C6000 фирмы Texas Instruments, Эльбру?с 2000 – процессор российского производства, разработанный компанией МЦСТ при участии студентов МФТИ и др. Поддержка длинных инструкций с явным параллелизмом есть и в процессорах семейства Itanium.

2.3. Способы снижения энергопотребления процессора.

Не менее, чем производительность, для процессора важен и такой параметр, как энергопотребление. Особенно остро вопрос энергопотребления встал сейчас, когда наблюдается настоящий бум популярности портативных устройств.

Нашу жизнь уже нельзя представить комфортной без использования ноутбуков, планшетных компьютеров и смартфонов. Однако единственное, что омрачает эту тенденцию, – это время автономной работы подобных устройств. Так ноутбуки, в среднем, могут автономно работать 3-5 часов, планшеты – чуть больше, смартфоны уже могут протянуть при полной нагрузке почти сутки и то не все. Но все это крайне мало для комфортной работы с ними.

Время автономной работы этих устройств напрямую зависит от их энергопотребления, и немалая доля энергопотребления приходится на процессор. Для снижения энергопотребления процессоров используются различные способы и технологии. Давайте рассмотрим наиболее популярные из них.

Самый простой способ снизить энергопотребление и тепловыделение процессора – это уменьшить его тактовую частоту и напряжение, так как энергопотребление процессора пропорционально квадрату его рабочего напряжения и пропорционально тактовой частоте. Наиболее выгодно на энергопотреблении сказывается снижение напряжения. Однако при понижении напряжения рано или поздно уменьшается и тактовая частота, что естественно повлечет за собой снижение производительности.

Однако, зачастую, энергопотребление бывает более критическим параметром работы, и некоторое снижение производительности допустимо. Так большинство мобильных версий процессоров и процессоров для встраиваемых систем имеют тактовую частоту и рабочее напряжение гораздо ниже, чем у их собратьев для настольных версий.

Но не всегда производители устанавливают оптимальное сочетание напряжения и тактовой частоты. Многие мобильные процессоры с установленной тактовой частотой могли бы работать с более низким напряжением, что позволило бы существенно продлить время автономной работы портативного компьютера.

Для получения оптимального соотношения производительности к энергопотреблению, необходимо подобрать такое напряжение, при котором на заданной тактовой частоте процессор будет стабильно работать.

Тактовая частота определяется, исходя из потребностей пользователя, затем для нее подбирается минимальное рабочее напряжение путем постепенного снижения напряжения и тестирования процессора под нагрузкой.

Существуют и не столь кардинальные пути решения этой проблемы.

Например, технология EIST (Enhanced Intel SpeedStep Technology) позволяет динамически изменять энергопотребление процессора, за счет изменения тактовой частоты процессора и напряжения. Изменение тактовой частоты происходит, за счет уменьшения или увеличения коэффициента умножения.

О коэффициенте умножения я уже упоминал выше, но повторюсь. Тактовая частота процессора рассчитывается, как тактовая частота системной шины, умноженная на некий коэффициент, называемый коэффициентом умножения. Уменьшение или увеличение этого коэффициента ведет к уменьшению или увеличению тактовой частоты процессора и к снижению или увеличению рабочего напряжения.

В случаях, когда процессор используется не полностью, его тактовую частоту можно снизить, уменьшая коэффициент умножения. Как только пользователю потребуется больше вычислительных ресурсов, коэффициент умножения будет повышен, вплоть до своего номинального значения. Таким образом, удается несколько снизить энергопотребление.

Аналогичная технология для уменьшения энергопотребления, основанная на динамическом изменении напряжения и тактовой частоты, в зависимости от нагрузки на процессор, используется и компанией AMD, называется она - Cool’n’Quiet.

В абсолютном большинстве случаев вычислительные машины либо вовсе простаивают, либо используются лишь на долю своих возможностей. Например, для просмотра фильма или набора текста вовсе не нужно тех огромных вычислительных возможностей, которыми обладают современные процессоры. Тем более эти мощности не нужны и при простое компьютера, когда пользователь отошел или просто решил сделать небольшой перерыв. Снижая в такие моменты тактовую частоту процессора и его напряжение, можно получить очень серьезный прирост в экономии энергопотребления.

Параметры работы технологии EIST можно настраивать, используя BIOS и программное обеспечение операционной системы, и устанавливать требуемые для конкретного случая профили управления энергопотреблением, тем самым балансируя производительность процессора и его энергопотребление.

Естественно, разработчики стараются оптимизировать и саму структуру процессора для снижения энергопотребления и возможности работы процессора при сверхнизких напряжениях. Однако эта задача – крайне сложная и трудоемкая. Опытные образцы процессоров уже практически вплотную приблизились к порогу минимального рабочего напряжения и уже с трудом отличают напряжение логической единицы от логического нуля. Однако, несмотря на это, разработчики процессоров, в том числе инженеры корпорации Intel, обещают уменьшить энергопотребление современных процессоров аж в 100 раз за ближайшие десять лет. Ну что же, подождем и посмотрим, что у них выйдет.

Несмотря на все технологии и уловки разработчиков, производительность процессора все-таки напрямую зависит от скорости выборки команд и данных из памяти. И даже, если процессор имеет сбалансированный и продуманный конвейер, использует технологию Hyper-Threading и так далее, но не обеспечивает должную скорость выборки данных и команд из памяти, то, в результате, общая производительность ЭВМ не оправдает ваших ожиданий.

Поэтому один из важнейших параметров устройства процессора – это КЭШ-память, призванная сократить время выборки команд и данных из основной оперативной памяти и выполняющая роль промежуточного буфера с быстрым доступом между процессором и основной оперативной памятью.

КЭШ-память строится на базе дорогой SRAM-памяти (static random access memory), обеспечивающей доступ к ячейкам памяти гораздо более быстрый, чем к ячейкам DRAM-памяти (dynamic random access memory), на базе которой построена оперативная память. К тому же SRAM-память не требует постоянной регенерации, что так же увеличивает ее быстродействие. Однако более подробно устройство SRAM, DRAM и других типов памяти рассмотрим в следующей статье, а сейчас более подробно рассмотрим принцип работы и устройства КЭШ-памяти.

КЭШ-память делится на несколько уровней. В современных процессорах, обычно, бывает три уровня, а в некоторых топовых моделях процессоров иногда встречается и четыре уровня КЭШ-памяти.

КЭШ-память более высокого уровня всегда больше по размеру и медленнее КЭШ-памяти более низкого уровня.

Самая быстрая и самая маленькая КЭШ-память – это КЭШ-память первого уровня. Она обычно работает на частоте процессора, имеет объем несколько сотен килобайт и располагается в непосредственной близости от блоков выборки данных и команд. При этом она может быть единой (Принстонская архитектура) или разделяться на две части (Гарвардская архитектура): на память команд и память данных. В большинстве современных процессоров используют разделенную КЭШ-память первого уровня, так как это позволяет одновременно с выборкой команд осуществлять выборку данных, что крайне важно для работы конвейера.

КЭШ-память второго уровня – более медленная (время доступа, в среднем, 8-20 тактов процессора), но зато имеет объем несколько мегабайт.

КЭШ-память третьего уровня – еще медленнее, но имеет сравнительно большой объем. Встречаются процессоры с КЭШ-памятью третьего уровня больше 24 Мб.

В многоядерных процессорах, обычно, последний уровень КЭШ-памяти делают общим для всех ядер. Причем, в зависимости от нагрузки на ядра, может динамически изменяться отведенный ядру объем КЭШ-памяти последнего уровня. Если ядро имеет высокую нагрузку, то ему выделяется больше КЭШ-памяти, за счет уменьшения объема КЭШ-памяти для менее нагруженных ядер. Не все процессоры обладают такой возможностью, а только поддерживающие технологию Smart Cache (например, Intel Smart Cache или AMD Balanced Smart Cache).

КЭШ-память более низкого уровня – обычно, индивидуальная для каждого ядра процессора.

Мы рассмотрели, как устроена КЭШ-память, давайте теперь разберемся, как она работает.

Процессор считывает из основной оперативной памяти данные и заносит их в КЭШ-память всех уровней, замещая данные, к которым давно и наиболее редко обращались.

В следующий раз, когда процессору понадобятся эти же данные, они будут считаны уже не из основной оперативной памяти, а из КЭШ-памяти первого уровня, что значительно быстрее. Если к этим данным процессор долго не будет обращаться, то они будут постепенно вытеснены из всех уровней КЭШ-памяти, вначале из первого, так как он самый маленький по объему, затем из второго и так далее. Но, даже если эти данные останутся только в третьем уровне КЭШ-памяти, все равно обращение к ним будет быстрее, чем к основной памяти.

Однако, чем больше уровней КЭШ-памяти, тем сложнее алгоритм замещения устаревших данных и тем больше времени тратится на согласования данных во всех уровнях КЭШ-памяти. В результате, выигрыш от скорости работы КЭШ-памяти быстро сходит на нет. К тому же SRAM-память – очень дорогая, и при больших объемах, а, как помните, каждый новый уровень КЭШ-памяти должен быть больше предыдущего, быстро снижается показатель цена-качество, что крайне негативно сказывается на конкурентоспособности процессора. Поэтому на практике больше четырех уровней КЭШ-памяти не делают.

Ситуация с КЭШ-памятью дополнительно усложняется в многоядерных процессорах, каждое ядро которых содержит свою КЭШ-память. Необходимо вводить дополнительную синхронизацию данных, хранящихся в КЭШ-памяти разных ядер. Например, один и тот же блок данных основной оперативной памяти был занесен в КЭШ-память первого и второго ядра процессора. Затем первый процессор изменил этот блок памяти. Получается, что в КЭШ-памяти второго процессора лежат уже устаревшие данные и необходимо их обновить, а это дополнительная нагрузка на КЭШ-память, что приводит к снижению общего быстродействия процессора. Эта ситуация тем сложнее, чем больше ядер в процессоре, чем больше уровней КЭШ-памяти и чем больше их объем.

Но, несмотря на такие трудности в работе с КЭШ-памятью, ее применение дает явный прирост скорости работы без существенного увеличения стоимости ЭВМ. И пока не будет придумана оперативная память, которая сможет по скорости соперничать с SRAM-памятью, а по цене – с DRAM-памятью, будет применяться иерархическая организация оперативной памяти с использованием нескольких уровней КЭШ-памяти.

Пожалуй, на этом закончим обзор устройства процессора, так как обзор системных шин и принцип их работы приводился в статье «Устройство и назначение материнской платы», а описание контроллера основной оперативной памяти, часто входящего в состав процессора, типов оперативной памяти и принципов ее работы будет в следующей статье.


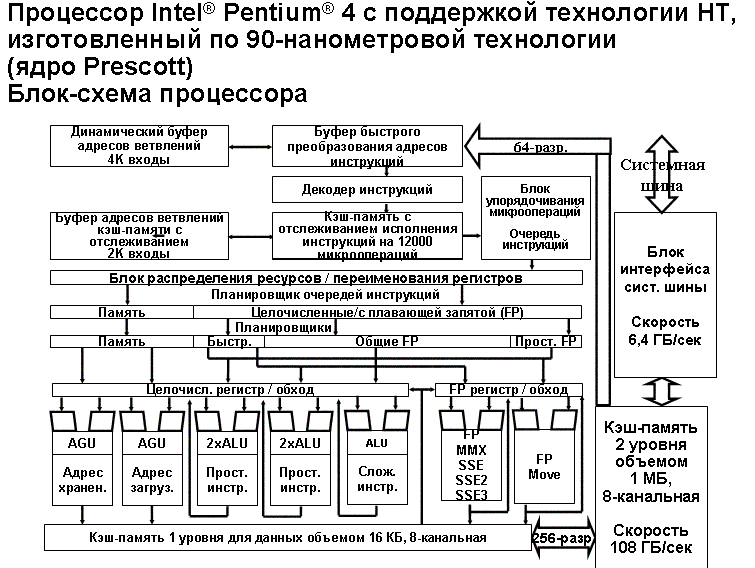

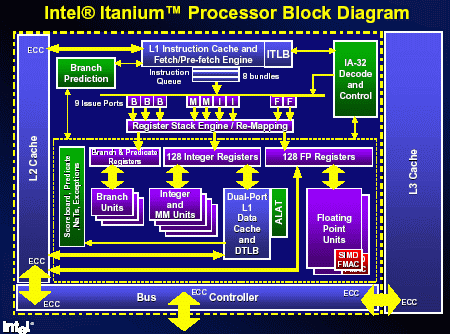

Процессор intel блок схема Процессор intel блок схема Процессор intel блок схема Процессор intel блок схема Процессор intel блок схема Процессор intel блок схема Процессор intel блок схема Процессор intel блок схема Процессор intel блок схема Процессор intel блок схема Процессор intel блок схема Процессор intel блок схема

Статьи по теме:



Поздравление с днем рождения директору женщине большие

Как сделать прическу легкую на распущенные волосы

Схема электро проводки мотоцикла минск

Схемы матриц для видеокамеры

Как сделать принты для вышивки лентами
